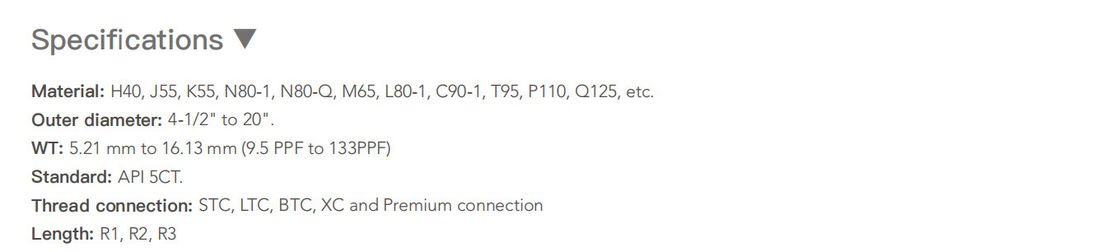

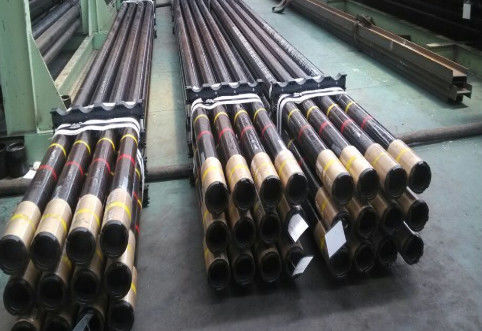

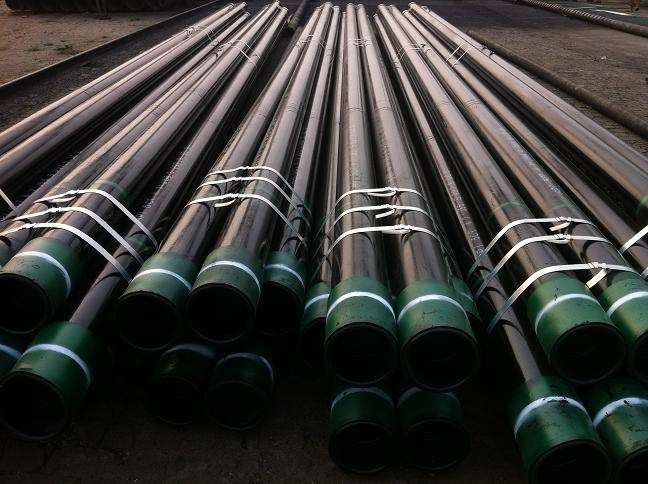

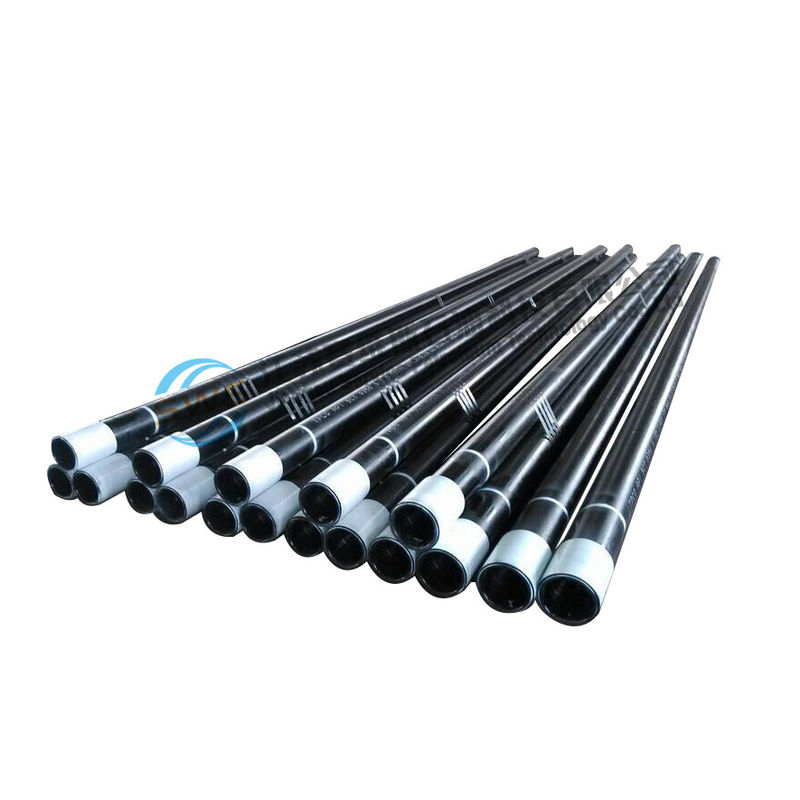

K55 L80 Obudowa i rura na polu naftowym Rura obudowy OCTG API

OCTG Standardy rur

Podobnie jak w przypadku standardowych rur obudowowych, rury OCTG w API 5CT są również z tych samych klas materiałowych (J55/K55, N80, L80, P110 itp.), ale średnice rur są do 4 1/2 ′′,i kończy się na różnych rodzajach takich jak BTCNajczęściej są to połączenia zagęszczone.

API 5CT to standardowe specyfikacje techniczne dla stalowych rur i rur wykorzystywanych w studniach naftowych w przemyśle naftowym i gazowym.

Oprócz obudowy i rur obejmuje ona również złącza młode, materiały sprzęgłowe, materiały sprzęgłowe i materiały akcesorialne oraz ustanawia wymagania dotyczące trzech poziomów specyfikacji produktu (PSL-1, PSL-2,i PSL-3)Wymagania dotyczące PSL-1 stanowią podstawę niniejszej normy.

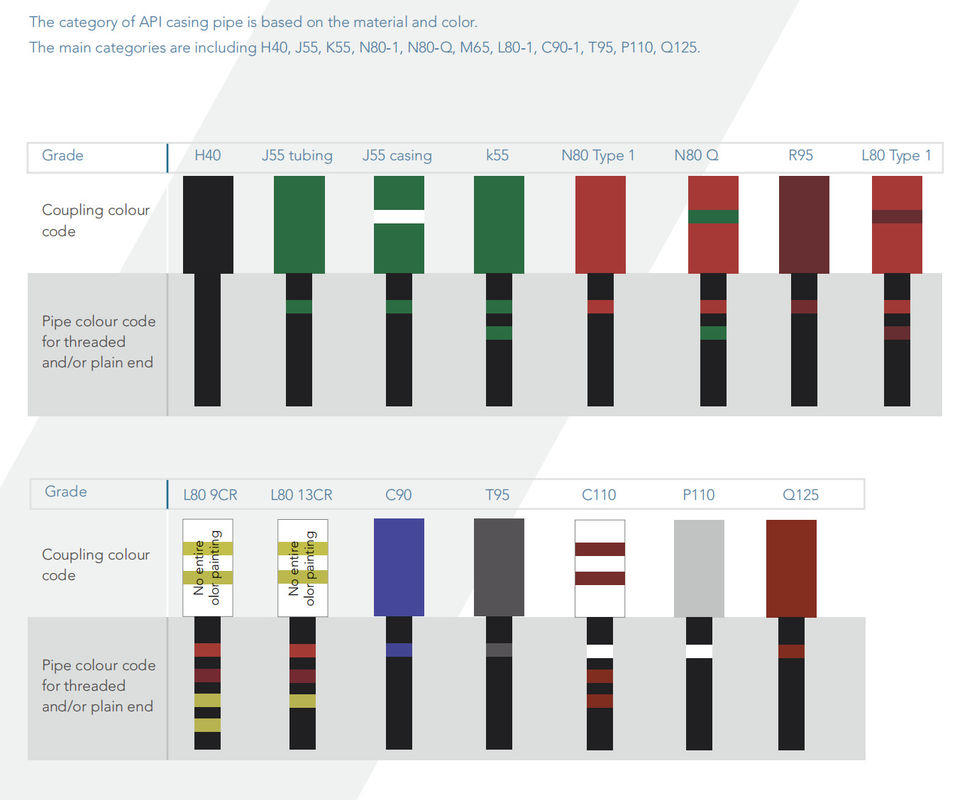

Ogólne stopnie

• J55/K55
• N80/N80Q/L80
• C90
• R95/T95
• P110/C110
• Q125

Połączenia

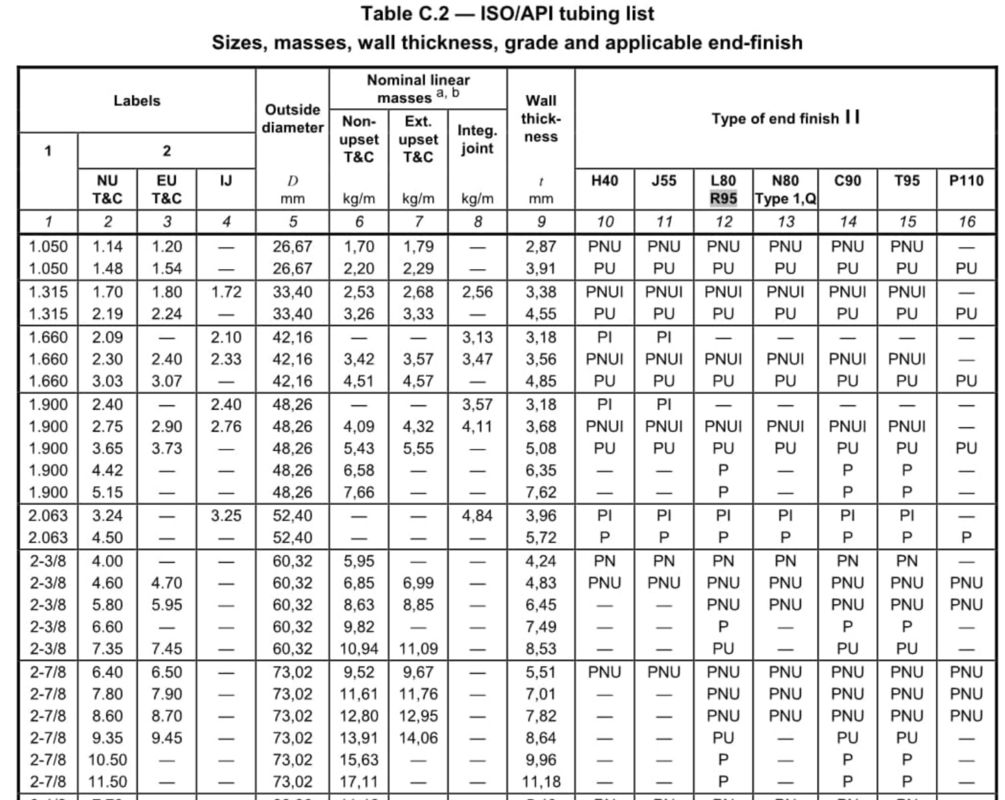

API 5CT ma zastosowanie do następujących połączeń zgodnych z API SPEC 5B:
•SC:Krótkie, okrągłe obudowy nitkowe
•LC:Długa, okrągła obudowa nitkowa
•BC:Włókna z przędzy podpięciowej
•NU:Pozostałe, o masie przekraczającej 1 kg
•UE:Włókna i ich części
•IJ:Złącza rurowe integralne

4 Grupy stopni

• Grupa 1: Wszystkie obudowy i rurki w klasach H, J, K, N i R
• Grupa 2: Wszystkie obudowy i rurki w klasach C, L, M i T
• Grupa 3: Wszystkie obudowy i rurki klasy P
• Grupa 4: Wszystkie obudowy klasy Q

Wytwarzanie

Ogólne

Zgodnie z normą API 5CT, materiał stalowy używany do wytwarzania węzła rurowego poddawany jest obróbce rafinacji ziarnistej.jak pewna ilość aluminium, niobium, wanadu lub tytanu, tak, że ziarna austenitu stali ziarna rafinacji.

• Dostarczane rury muszą być wykonane w typie bezszwowych lub EW.
• Złącza, materiały złącza i materiały złącza muszą być bezszwedzne.
• Rury wyciągane na zimno muszą być odpowiednio poddane obróbce cieplnej, w przeciwnym razie nie są dopuszczalne.
• Materiały do mocowania obudowy i rury muszą być rury bezszwowe, chyba że w zamówieniu określono inne rodzaje.

Obsługa cieplna

Metody obróbki cieplnej obudowy i rur API 5CT są kluczowym czynnikiem różniącym się w poszczególnych gatunkach.Produkty poddawane obróbce cieplnej powinny być poddane obróbce cieplnej w odniesieniu do całego ciała i całej długości po obróbce cieplnej..

Jeśli temperatura wykończenia jest wyższa niż górna temperatura krytyczna obróbanej stali, a rurę chłodzi się powietrzem,zostanie znormalizowana.

w przypadku typu spawania, szwy spawania poddaje się obróbce cieplnej do minimalnej temperatury 540 °C (~ 1000 °F),lub stosowana jest pewna metoda obróbki w celu wytworzenia nieprześpionej struktury martensytu w spawaniu.

N80 Typ 1 i Typ Q

Produkty stali klasy N80 typu 1 muszą być znormalizowane lub znormalizowane i hartowane według wyboru producenta.
Produkty stali klasy N80Q muszą być ugaszane i hartowane.

R95

Stal klasy R95 należy ugasić i hartować.

L80

W przypadku hartowania w temperaturach poniżej 620 °C (1150 °F) może ulec rozkładowi klasy L80 i 13 Cr.

Wyprostowanie

R95

R95 Po ostatecznym hartowaniu obudowa i rurki nie mogą być rozciągane ani rozszerzane na zimno,z wyjątkiem obróbki na zimno niezbędnej do normalnego wyprostowania i nie więcej niż 3% obróbki na zimno kompresyjne.

M65 i L80

Z wyjątkiem obróbki na zimno wymaganej do normalnego wyprostowania, produkty stali klasy M65 i L80 nie mogą być obrobione na zimno po ostatecznej obróbce cieplnej.

C90 i T95

Produkty C90 i T95 można wyprostować na zimno, ale rurę należy podgrzać do minimalnej temperatury 480 °C (~ 1000 °F) w celu złagodzenia naprężenia po wyprostowaniu.dopuszcza się lekkie wyprostowanie w przypadku wyrobów stali klasy C90 i T95..

C110

W razie potrzeby produkt jest wyprostowywany na zimno, a następnie zmniejszany o napięcie w temperaturze od 30°C do 55°C (50°F do 100°F) poniżej ostatecznej określonej temperatury hartowania,lub obrócone na gorąco, wyprostowane w temperaturze nie większej niż 165 °C (300 °F) poniżej ostatecznej określonej temperatury hartowaniaW razie potrzeby dopuszcza się lekkie wyprostowanie jamy ustnej.

Q125

W celu wyprostowania można wykonywać wyprostowanie przyciskowe lub wyprostowanie na gorąco,ale temperatura na końcu obrotowego wyprostowania nie powinna być mniejsza niż 400 °C (750 °F) (chyba, że w zamówieniu określono wyższą temperaturę minimalną)Jeżeli nie można zastosować metody wyprostowania na gorąco, produkt może być również wyprostowany na zimno, ale po wyprostowaniu należy wykonać odciąganie przy temperaturze 510 °C (950 °F).Produkt nie może być poddany łagodzeniu naprężenia po zimnym wyprostowaniu rotacyjnym tylko na mocy umowy między nabywcą a producentem.

Produkty końcowe

Rury płaskie

Rura płaska jest rurą dostarczaną z nieobrobionymi nitkami i może być lub nie być zburzona, w każdym przypadku musi spełniać wszystkie wymagania określonej klasy stali w niniejszej normie.

Produkt z wątkami API

Obudowy stalowe klasy H40, J55, K55 lub M65 są dostępne w krótkich lub długich nitkach.

Krągły nos

Typ końca rury typu "około" lub "brzuszek kuli" może być dostarczony przez producenta lub określony przez nabywcę w celu zastąpienia konwencjonalnych przerw kątowych na nawiniętych końcach zewnętrznych rurociągów..Ulepszony końcówek należy zaokrąglić tak, aby powłoka była nakładana, a wewnętrzna i zewnętrzna powierzchnia były zaokrąglone i gładkie, bez ostrych kątów lub wypukłości.

Wyniki produkcji

Produkty z przędzą, praktyką pomiarową i inspekcją przędz muszą być zgodne ze specyfikacją API 5B.Koniec produktu nie może być uderzony, ale może być lekko ukształtowany, aby spełnić wymagania obróbki nici.W przypadku stali o wytrzymałości C90 i wyższej, takie formowanie może być przeprowadzone wyłącznie za zgodą nabywcy.

Wytwarzanie końcówek

Wszystkie końce wyrobu muszą być wolne od grzybów na wewnętrznych i zewnętrznych krawędziach, a na nitkach męskich i żeńskich stali klasy C110 stosuje się piaskowanie.

Wady

Wszystkie rury i akcesoria wykonane z rur nie mogą mieć następujących wad:
a. Wszelkie pęknięcia tłumiące
b. Wszelkie poparzenia łukowe
c. Można potwierdzić każdą wadę pęknięcia powierzchni, która zmniejsza faktyczną grubość ściany netto do mniejszej niż 87,5% określonej grubości ściany.
d. W przypadku gdy w niniejszej normie lub w zamówieniu określono inspekcję niezniszczającą, wykrywa się wszelkie defekty szczelinowania niepowierzchniowego na powierzchni zewnętrznej o powierzchni większej niż 260 mm2.
Każdą wadę niepowierzchniowego pękania, która zmniejsza faktyczną grubość ściany do mniejszej niż 87,5% określonej grubości ściany, można potwierdzić w zakresie 1,6 mm (1/16 cali) po obu stronach spawania.
f. Wszelkie wewnętrzne konstrukcje zwrotne na wszystkich produktach zwrotnych mogą mieć ostre narożniki lub drastyczne zmiany sekcji, które mogą spowodować zawieszenie narzędzia typu hak 90 °.
g. Wszelkie nieliniowe defekty pęknięcia powierzchni na wewnętrznej powierzchni zewnętrznej części zwiniętej rurki sanitarnej o głębokości większej niż 10% określonej grubości ściany.

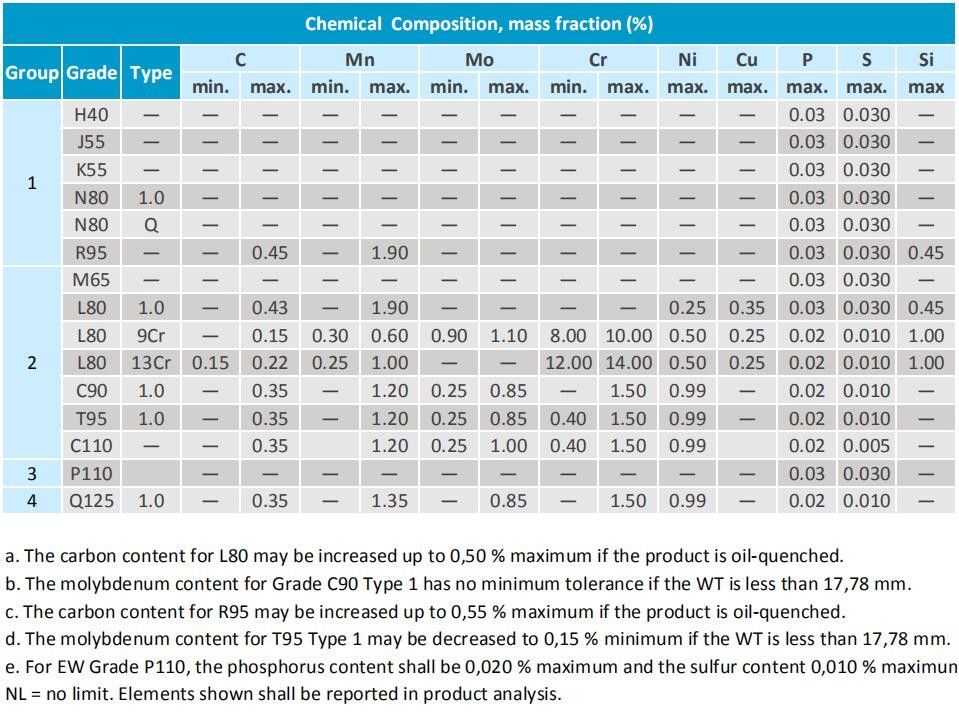

Złożenie chemiczne

Produkt musi spełniać wymagania określone w tabeli składu chemicznego dla określonej klasy i typu stali.Producent informuje, kiedy nabywca żąda najniższego i najwyższego stosunku wszystkich elementów celowo dodanych do każdej partii (niezależnie od celu jej dodania)..

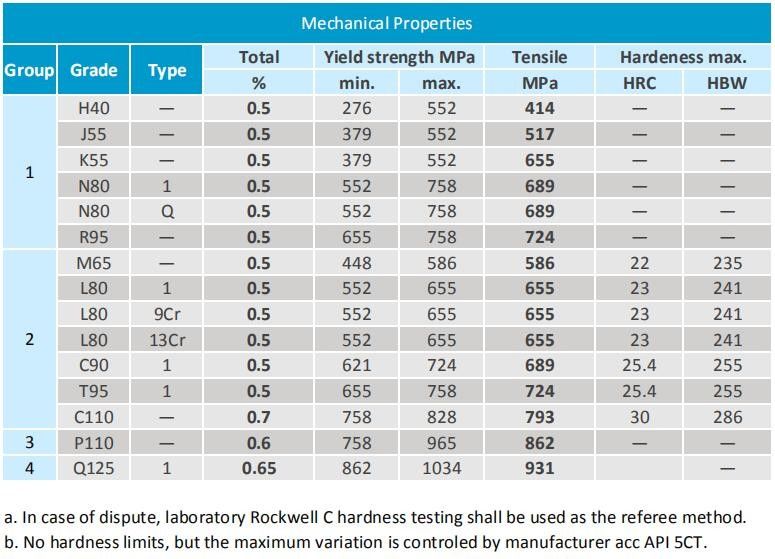

Właściwości mechaniczne

Produkt musi spełniać wymagania dotyczące właściwości naciągowych określone w niniejszej normie.Właściwości rozciągające obudowy i rur (z wyjątkiem wydłużenia) muszą być zgodne z wymogami korpusu rury.W przypadku jakichkolwiek sporów właściwości obszaru zwrotnego (z wyjątkiem wydłużenia) określa się poprzez cięcie próbki z zwrotu.
