Rozmiar 245 × 178 Ciśnienie pakera T 30 Zdolność uszczelniania 25 MPa Maks. średnica korpusu 214 mm Wieszak na wykładzinę pola naftowego

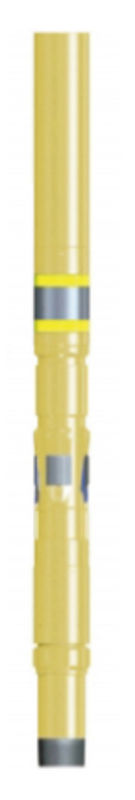

API Oilfield H2s Resistant Liner Wieszak do cementowania
Mchanical Liner Hanger, z podwójnymi stożkami, dwurzędowymi poślizgami i podwójnymi cylindrami, jest ustawiany hydraulicznie poprzez wywieranie nacisku przez sznurek docierający. Kula nastawcza jest krążona lub opadana na gniazdo kulowe wbudowane w kołnierz podestu. Zastosowany nacisk popycha ślizgi podnieś stożek do ustawionej pozycji.
Cechy:
1, Jest ustawiany hydraulicznie, mający zastosowanie do różnych studni, zwłaszcza do studni głębokich.
2, dzięki dwóm różnym mechanizmom ustawiania, można łatwo ustawić.
3, Pracując z nośnikiem kulowym SQ, nadaje się do zastosowań w studniach poziomych lub mocno odchylonych.
4, element uszczelniający tłoka jest wykonany z kauczuku nitrylowego/fluorowego dla wyższych wartości ciśnienia i temperatury.
5, Główne części są wykonane ze stali stopowej o wysokiej wytrzymałości, zapewniającej wysoką odporność na pękanie / zapadanie się.
Parametry właściwości
Zalety i funkcje:
1- W przypadku cementowania wykładziny w przypadku problemu z odprowadzaniem wody z ropy naftowej i gazu należy zapewnić zapasowe urządzenie pakujące
2- Użyj gumowej rurki uszczelniającej HNBR
3-50 MPA lub napięcie, odporność na ciepło 204 stopni.
Wieszak wykładziny z pakerem może skutecznie uszczelnić zachodzącą na siebie przestrzeń pierścieniową i zapobiec migracji płynu/gazu między obudową a formacją powodującą kanałowanie gazu.
Po zacementowaniu ustawić paker.Podnieś przewód wiertniczy, aby utworzyć otwór w kształcie dzwonu i rozprowadź nadmiar zaczynu cementowego bez wpływu na dolną formację.
Zasada :
Po opuszczeniu rury wydechowej do zaprojektowanej pozycji, postępuj zgodnie z normalną procedurą ustawiania, cofania, cementowania i uderzania, podnieś przewód wiertniczy, aby wysunąć blok uszczelniający na narzędziu i osadź go na górnej powierzchni końcowej przewodu powrotnego rura.Opuść przewód wiertniczy, przetnij kołki, a gumowa rura rozszerzy się pod wpływem siły zewnętrznej, tworząc skuteczne uszczelnienie między górną obudową a rurą powrotną.
| 技 术 参 数 Dane techniczne | 规 格 rozmiar | ||||
| 340×245 | 245×178 | 178×140 | 178×127(114) | 140×102(95,89) | |
| -140 | |||||
| 额定悬挂载荷 obrócone obciążenie zawieszenia t | 240 | 120 | 50 | 50 | 30 |
| 封隔器座封压力ciśnienie pakera t | 30 | 30 | 30 | 30 | 30 |
| 密封能力 Zdolność uszczelniania MPa | 25 | 25 | 25 | 25 | 25 |
| Ciśnienie ścinające wiszących gwoździ ścinanych MPa | 7--8 | 7 --- 8 | 7--8 | 7 --- 8 | 7 --- 8 |
| Ciśnienie ścinające gwoździa ścinanego w gnieździe kulistym MPa | 17--18 | 17--18 | 17 --- 18 | 17 --- 18 | 17 --- 18 |
| 座封剪钉剪切压力 Nacisk ścinania gwoździa ścinanego uszczelniającego gniazdo t | 12 | 12 | 12 | 12 | 12 |
| 空芯胶塞剪钉剪切压力 Ciśnienie ścinające pustych gumowych kołków ścinanych MPa | 10--12 | 10--12 | 10--12 | 10--12 | 10--12 |
| 本体最大外径 maks. średnica ciała mm | 308 | 214 | 155 | 151 | 117 |
| 本体内径 ID ciała mm | 220 | 155 | 121 | 108 | 97(82,75) |
| 回接筒长度 długość rury powrotnej mm | 500 | 500 | 300 | 140 | |
| 回接筒内径 ID rury powrotnej mm | 255 | 190 | 134 | 105 | |
| 适用的套管壁厚 Grubość obudowy garnituru mm | 8,33,9,65,10,92, | 8.94,10.03, | 9.19, | 9.19,10.36, | 6,20,6,98,7,72, |
| 12.19, | 11.05, | 8.05; | 11.51 | 9.17 | |
| 13.06 | 11,99 | 6,91' | |||
| 5,87 | |||||
